一、系統選型
本套系統先用“中全清茂”車牌自動識別停車場收費管理系統，本系統可以顯著地降低停車場的營運成本。系統采用了嵌入式車牌識別技術，能有效地控制、監測、管理停車場的運作，配置靈活容易滿足用戶的需要。
管理中心采用一臺微機通過LAN通訊網絡對整個停車場系統進行監控，管理所有進出停車場的車輛資料，產生諸如停車狀況、收費帳目、車主名單等報表。使用的軟件都是基于當前最新的Microsoft Windows軟件開發的，具有兼容性強、界面友好、易于操作的特點。另外，它具有廣域連接性，對于單機系統，管理中心可以存儲所有系統信息在其本身的數據庫中。
二、系統特點
★ 全自動化與管理化，可減少人工成本。
★ 可接受臨時車、月租車、儲值車卡及特種車(如軍、警、消)等16種車型，還可以處理無牌車、污損牌照車輛的情況。
★以汽車號牌為通行主要身份標志，輔以車牌模糊匹配等手段，實現高效多手段驗證的實時停車場管控功能。
★ 在所有的關鍵位置(包括機械、電氣、硬件、軟件及報表等)都設有安全措施，以確保停車場的營業收入安全。
★ 各站點都通過CAN總線通訊網絡聯結管理中心;各站點設有可靠的單片機，可保證即使管理中心出現故障時，它們也能獨立作。
★ 模塊化的結構，利用標準的可更換的電子部件，很容易進行系統的升級與擴充，從而減少維護費用。
★ 功能強大的、可靠的中央管理中心可以監控所有的遠端的站點;完善的數據庫管理及各種報表的產生。
★ 在入口和出口設有全中文字庫顯示屏、及語音播報系統，該子系統均由硬件控制器獨立控制，大大減輕了PC機的工作負擔，提高了工作效率。
★ 采用百萬高清數字式攝像監控、實時記錄車型及車牌，進行車輛出入對比，有效地防止盜車行為，保障了停車場管理人員和車主的利益。
★ 管理中心、收費處使用的軟件都是基于當前最新的Microsoft Windows軟件開發，并采用大型Microsoft SQL Server數據庫，具有兼容性強、界面友好、易于操作等特點。
★ 系統軟件具備完善的財務監控和統計報表，有效地堵住了資金的流失和財務上的漏洞。收費處設備可以集成在管理中心里，即管理中心兼有人工收款功能。
★ 主控中心可通過網絡實時查詢財務報表。控制電腦系統具備聯網功能，司機可在同區域的任一停車場停車，而不用重新登記。主控中心可獲取任一停車場的車場資料及收費資料。
三、設計內容
根據公司的要求，此項目方案選用“中全清茂車牌自動識別車輛管理系統”來監控停車場出入口車輛，并進行收費管理。實現停車場內車輛快速出入、內部車輛與外部車輛的自動化分、停放車輛精確收費、車位數量精確監控，從而達到停車場車輛無障礙通行的目的。
系統分為“入口”、“出口”、“中心”三個子系統，每個子系統配置相應的軟件系統與硬件設備。
“入口系統”主要由ZQQM高清車牌識別設備、拍照補光設備、終端管理設備、數據傳輸設備及應用軟件等組成。主要作用為記錄入口車輛的全部信息，無障礙通行。
“出口系統”主要由ZQQM高清車牌識別設備、拍照補光設備、終端管理設備、數據傳輸設備及應用軟件等組成。主要作用為記錄出口車輛的全部信息、比對車輛數據庫車輛性質、比對入口車輛數據庫收取停車費、內部車輛的無障礙通行、無牌照車輛刷卡通行。
“中心系統”主要由數據存儲與管理設備組成。主要作用為匯總管理各出入口車輛的全部數據信息，為出入口車輛比對提供數據交互。
四、工作流程
4.1入口流程

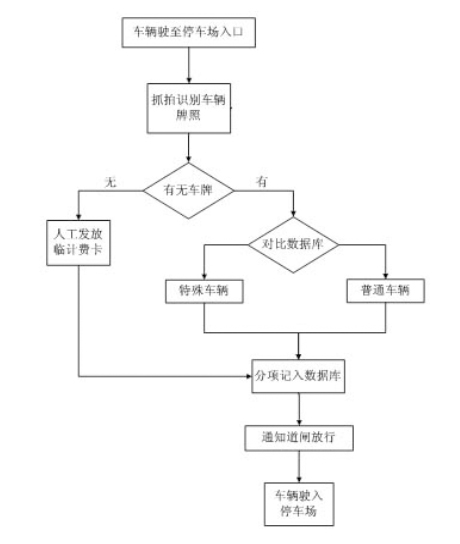

入口系統說明：
車輛進入
1、車輛駛?cè)胲?chē)牌攝像機抓拍區域，觸發地感線圈。
2、 入口車輛有牌照，車牌識別系統自動抓拍車輛的的圖像并識別出車牌號，然后通過檢索中心數據庫得出車輛類別，判斷該車屬于特殊車輛(如貴賓車，月租車，儲值車)還是普通車輛，然后記錄到中心數據庫中。如果非滿位，閘機放行，同時記下車輛進入時間。
3、車輛越過入口，駛?cè)胪＼?chē)場內。
整個過程自動完成，無須工作人員干預。車輛一直處于行駛狀態，無需暫停。

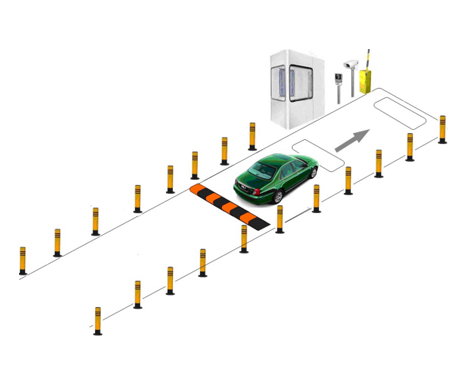

單一入口設備安裝示意圖：
停車場出口

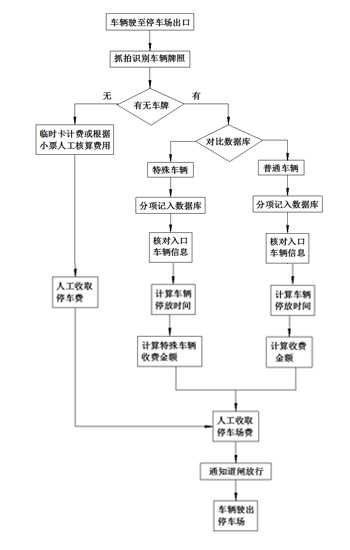

系統出口工作流程圖如下：
出口系統說明
車輛離開
1、車輛駛?cè)胲?chē)牌攝像機抓拍區域，觸發地感線圈。
2、車牌識別系統自動抓拍車輛的的圖像并識別出車牌號，然后通過檢索中心數據庫得出車輛類別。如果該車屬貴賓車，月租車等特殊車輛情況，閘機自動啟動放行，并記錄車輛信息及時間。如果是臨時停車，則車輛須暫停后交費方能離開，這點和IC卡方案相同。如果車輛被列入黑名單，不管是臨時還是固定車輛，閘機不會打開，同時系統都會發出報警信號，通知工作人員注意。
3、車輛越過出口，駛?cè)腚x開停車場，系統記下車輛信息及離開時間。
單一出口設備安裝示意圖：
